طبعات معتمدة من ABS: ما تحتاجه لبناء السفن السفن قبل طلب الحج البحرية

يرفض حوض بناء السفن عمود المروحة المزور أثناء الفحص الوارد. الكيمياء صحيحة، ونتائج الشد ناجحة، وشهادة المطحنة تبدو كاملة. ما هو مفقود هو توقيع مساح ABS على سجل الاختبار، لذلك لا يمكن للعمود الدخول إلى سفينة مصنفة دون امتياز أو اختبار متكرر. يمكن لهذه الفجوة أن تضيف ثلاثة إلى خمسة أسابيع إلى جدول البناء الجديد، كما أن عملية الصياغة نفسها سليمة تمامًا.

المطروقات المعتمدة من ABS ليست مجرد مطروقات مع تقرير اختبار مرفق. إنها مكونات تم تصنيعها بموجب ترتيب مسح مع المكتب الأمريكي للشحن، حيث يتم التحقق من درجة المادة وحرارة الفولاذ وطريق الحدادة وقسيمة الاختبار وسجلات المعالجة الحرارية والأبعاد النهائية وفقًا لقواعد ABS للمواد واللحام. الشهادة هي الخطوة الأخيرة في تلك السلسلة، وليس كل السلسلة.

يغطي هذا الدليل ما تؤكده الشهادة، والأجزاء المزورة التي تحتاج إليها عادةً، وكيف تتناسب خطوات المسح مع مسار الإنتاج العادي، ونقاط الفشل التي تسبب معظم عمليات إعادة العمل.

ما تؤكده شهادة ABS على التزوير فعليًا

يعمل ABS على مستويين، والخلط بينهما يسبب معظم التأخير. الأول هو موافقة الشركة المصنعة، من خلال موافقة الأعمال أو تقييم التصنيع الذي يؤكد أن المصنع ومرافق التحكم في العمليات والاختبار تناسب النطاق الذي يتم توريده. والثاني هو شهادة المنتج الفردي، حيث يتحقق المساح من أن منتجًا أو دفعة معينة قد تم تصنيعها بدرجة مقبولة، وتم اختبارها على النحو المطلوب ويمكن إرجاعها إلى حرارة الفولاذ.

بالنسبة للأعمدة، تتعرف ABS على درجات الحدادة من الدرجة 2 إلى الدرجة 5، مع زيادة قوة الإنتاج والتحكم الأكثر إحكامًا في الكيمياء والمعالجة الحرارية مع زيادة الدرجة. الأجزاء الهيكلية وأجزاء الاحتفاظ بالضغط تتبع فصول قواعد منفصلة. الدرجة الأعلى ليست أفضل تلقائيًا: يتطلب عمود الدرجة 5 تحكمًا وثيقًا في الفرن، وأي انحراف في سجل المعالجة الحرارية يصبح خطرًا مباشرًا لإصدار الشهادات.

الأجزاء المزورة التي تحتاج عادةً إلى شهادة ABS

على متن سفينة مصنفة، الشرط يتبع الوظيفة. المكونات التي قد يكلف فشلها الدفع أو التوجيه أو حدود الضغط هي تلك التي تتوقع ABS رؤيتها تحت المسح.

• أعمدة المروحة، والأعمدة المتوسطة، وأعمدة أنبوب المؤخرة، وأعمدة الدفع
• مخزون الدفة وأعمدة الدفة ومكونات حامل الدفة
• مطروقات التوصيل والشفة التي تشكل جزءًا من خط العمود
• البراغي البحرية والمسامير والصواميل الهيدروليكية للوصلات وتجميعات الدفة
• التروس والتروس والأعمدة لعلب تروس الدفع الرئيسية
• آلات سطح السفينة ومكونات الإرساء حيث يتطلب التدوين ذلك

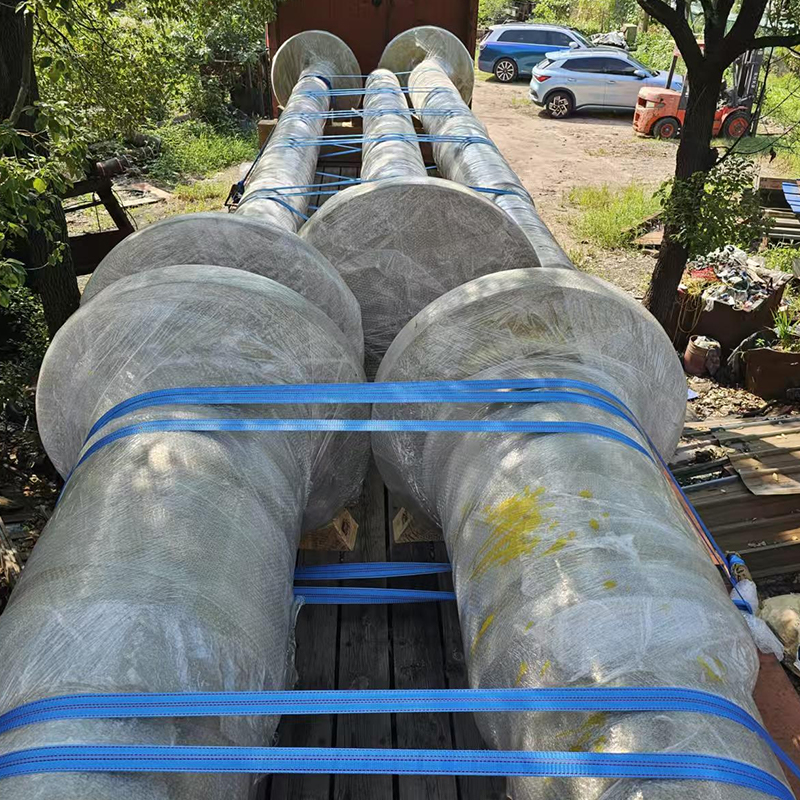

مطروقات عمود المروحة للسفن البحرية المصنفة تشكيل عمود المروحة C45E لمجموعات نقل الحركة البحرية المهمة، بوزن 10500 كجم وأبعاد كبيرة؛ تحقق من احتياجات المسح قبل الطلب. عرض المنتج →

يتم التعامل مع الأجزاء الموجودة خارج سلسلة الدفع والتوجيه بشكل مختلف. قد لا يحتاج عمود المضخة أو تزوير الدعامة إلى شهادة وحدة على الإطلاق، أو يحتاج فقط إلى شهادة مادة، اعتمادًا على تدوين الفئة وحالة العلم. قم بتسوية هذا السؤال قبل تقديم أمر الشراء، وليس بعد الانتهاء من التزوير. نظرة أوسع لنفس العائلة موجودة في منطقتنا المطروقات آلات السفن والموانئ النطاق.

مسار المسح من أمر الشراء إلى التسليم

الشهادة عبارة عن تسلسل، وكل خطوة ترتبط بالخطوة التالية. نادراً ما يوفر التخطي للأمام الوقت.

1. فحص القواعد ومراجعة الرسم: تأكد من تدوين الفصل والدرجة المطلوبة وجدول الاختبار وأي درجة حرارة اختبار التأثير قبل إصدار الرسم.
2. اختيار الفولاذ: يجب أن تكون كل حرارة قابلة للتتبع، وعند الاقتضاء، يجب أن يتم إنتاجها من خلال أعمال معتمدة. لا يمكن إصلاح درجة مماثلة من مصدر غير معتمد عن طريق الاختبار وحده.
3. الحدادة: يتم تسجيل نسبة التخفيض ونطاق درجة حرارة الحدادة وعدد مرات إعادة التسخين. إصلاح اللحام ليس قرارًا يتم اتخاذه في ورشة العمل؛ فهو يحتاج إلى موافقة مسبقة وعادةً ما يحتاج إلى معالجة حرارية متكررة.
4. المعالجة الحرارية: التطبيع أو التبريد والتلطيف إلى الدرجة، مع مخططات الفرن وموقع الشحن وسجلات المزدوجات الحرارية المحفوظة لحزمة الشهادة.
5. قسيمة الاختبار: مأخوذة من إطالة على المطروق، أو من قطعة اختبار مطروقة بشكل منفصل مع مراعاة نفس نسبة التخفيض والمعالجة الحرارية للجزء الذي تمثله.
6. الاختبار المشهود: يتم إجراء اختبارات الشد والتأثير والصلابة بحضور المساح، أو بموجب ترتيب مراقبة متفق عليه للأعمال المعتمدة.
7. الفحص وفحص الأبعاد: الفحص بالموجات فوق الصوتية إلى مستوى القبول المطلوب، وفحص الجسيمات المغناطيسية على الأسطح النهائية حيثما هو محدد، وتقرير الأبعاد مقابل الرسم المعتمد.
8. إصدار العلامات والشهادة: يتم تطبيق رقم الحرارة والدرجة وهوية الجزء وختم المساح بحيث تستمر إمكانية التتبع في التشغيل الآلي والطلاء.

يجب على المشترين تأمين نقاط التفتيش قبل الإصدار

تعود معظم النزاعات حول المطروقات المعتمدة من ABS إلى التفاصيل المتفق عليها بعد فوات الأوان. هذه العناصر تستحق الكتابة في أمر الشراء.

• مطابقة الدرجة: يجب أن تتطابق الدرجة الموجودة في الرسم مع الدرجة المقبولة لهذا التطبيق. يؤدي رفع المستوى إلى تغيير متطلبات التأثير والتحكم في الفرن.
• موضع قسيمة الاختبار: تأتي الكوبونات عادة من الإطالة في اتجاه إجهاد العمل الرئيسي، وليس من جسم الجزء.
• نطاق الاختبار: اختبار الشد لكل حرارة، واختبار التأثير عند درجة حرارة التصميم، ومسح الصلابة عبر القسم الذي تتطلبه القاعدة.
• مستوى الفحص والتغطية: وافق على خطة المسح والمعيار المرجعي وتنسيق التقرير مقدمًا، أو قد تحتاج القطعة إلى فحص ثانٍ بعد المعالجة الأولية.
• سياسة الإصلاح: لا إصلاح اللحام دون موافقة، ولا مزج المؤشرات السطحية دون إجراء موثق.
• بدل التصنيع: حيث أن التفاوتات المزورة والنهائية هي أشياء مختلفة. اترك مخزونًا كافيًا للفحص والتصنيع النهائي دون القطع أسفل القسم المحدد.
• مجموعة الوثائق: الشهادة، ومخططات الفرن، وتقارير الاختبار، وتقارير الفحص، وتقرير الأبعاد، كلها مرجعية لمراجعة الرسم.

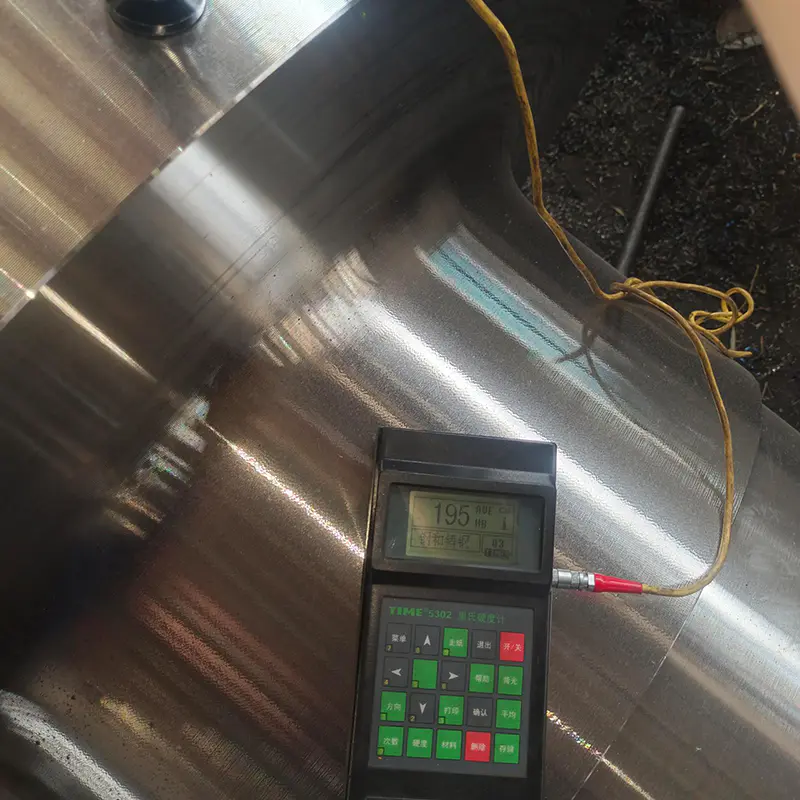

مطروقات العمود البحري المتوسط من الفولاذ C45E C45E تزوير العمود المتوسط، 12.100 كجم، مع المعالجة الحرارية والتصنيع الدقيق؛ الموافقة على سجلات الاختبار والعلاج في وقت مبكر من أمر الشراء. عرض المنتج →

غالبًا ما تكون سجلات المعالجة الحرارية هي الجزء الأضعف في ملف المورد. لدينا ملخص لأساسيات المعالجة الحرارية للمعادن يشرح المعلمات التي سيرغب المساح في رؤيتها.

لماذا يتم رفض أو تأخير المطروقات المعتمدة من ABS

ومن الناحية العملية، نادرًا ما تأتي حالات الرفض من فشل اختبار الشد. أنها تأتي من الثغرات في الأدلة.

• شهادة تغطي حرارة الفولاذ ولكن ليس العنصر الفردي، مما يعطل إمكانية تتبع الوحدة.
• قسيمة اختبار مزورة من حرارة مختلفة أو معالجة حرارية مختلفة عن الجزء النهائي.
• صلابة متناثرة خارج الحد القاعدة، مشيرا إلى التحول غير مكتمل أثناء التبريد.
• اختبار التأثير عند درجة حرارة خاطئة أو مع اتجاه العينة الخاطئ.
• يتم إجراء الفحص بالموجات فوق الصوتية قبل المعالجة الحرارية النهائية، لذلك لم تعد النتائج تمثل الحالة التي تم تسليمها.
• مخططات الفرن مفقودة أو سجل الشحن الذي لا يمكنه ربط الجزء بدورة محددة.
• تم اكتشاف إصلاح اللحام غير المصرح به في المسح النهائي.
• فقدان العلامات أثناء المعالجة، دون ترك أي وسيلة لربط الجزء النهائي بشهادته.

كل من هذه الأمور رخيصة لمنعها وتصحيحها مكلف. بمجرد الانتهاء من تشكيل العمود، فإن إعادة الاختبار تعني عادةً إلغاء المواد أو التفاوض على امتياز.

المهلة الزمنية والتكلفة وقيمة الأعمال المعتمدة

تحمل الشهادة تكلفة حقيقية: مواد قسيمة إضافية، وحضور المساح، وفحص إضافي، وعبء عمل التوثيق الذي يعمل بالتوازي مع الإنتاج. بالنسبة للمقالة الأولى، توقع مهلة إضافية من أسبوع إلى ثلاثة أسابيع. عند تكرار الطلبات المنتجة بموجب ترتيبات عمل معتمدة، يمكن أن يتقلص ذلك إلى بضعة أيام لأن التفتيش ينتقل إلى أساس المراقبة بدلاً من الحضور في كل اختبار.

الرافعة الأفضل هي اختيار مزور يتحكم في السلسلة بأكملها في المنزل. كل عملية يتم التعاقد عليها من الباطن هي عملية تسليم أخرى للتتبع وفرصة أخرى لوصول السجلات غير مكتملة.

تقوم مجموعة ACE بتصنيع المكونات المطروقة في موقع مساحته 55 فدانًا في جيانغسو مع أكثر من 50,018 مترًا مربعًا من مساحة الإنتاج المغطاة، والتي تم تشغيلها في نوفمبر 2025. يدير المتجر مطارق هيدروليكية كهربائية بسعة 3 أطنان و5 أطنان و15 طنًا وآلات دحرجة حلقية عمودية بطول 1 متر و1.5 متر، مدعومة بأفران تسخين تعمل بالغاز، وأفران مقاومة للمعالجة الحرارية، وخزانات التبريد، ومعدات تصلب الحث ومراكز التصنيع. يتم وضع الحدادة والمعالجة الحرارية والتصنيع الآلي وتصنيع اللحام وطلاء السطح تحت نظام جودة واحد، مما يحافظ على إمكانية تتبع رقم الحرارة سليمة من مدخل الفولاذ إلى الإرسال.

مطروقات الدفة لأنظمة التوجيه البحرية مطروقات الدفة الثقيلة في 316L و45E و40Cr، على سبيل المثال 8700 كجم وD522 × 6002 مم، تم توفيرها للرسم لمراجعة الفصل. عرض المنتج →

يتم توفير العمود ومكونات الدفة والشفة والمسامير وفراغات التروس والأجزاء المخصصة غير القياسية للرسم، مع إعداد سجلات الاختبار والمعالجة لمراجعة الفصل. عندما يتم تأكيد التدوين والدرجة وجدول الاختبار في مرحلة عرض الأسعار، يصبح مسار الشهادة قابلاً للتنبؤ به.

تنجح المطروقات المعتمدة من ABS أو تفشل في التحضير وليس على جودة الفولاذ. تسوية الدرجة وقسيمة الاختبار ومستوى الامتحان والوثائق المحددة قبل صب الحرارة الأولى، ويصبح المساح نقطة تفتيش على طريق مخطط بدلا من أن يكون عائقا في نهايته.
