سوق تزوير توربينات الريح: ميتروقات علبة التروس والمواصفات بشكل مستقل

فازت إحدى الشركات المصنعة لعلبة التروس بطلب منصة بحرية بقدرة 6 ميجاوات، ثم وجدت أنه لا يوجد مورد معتمد يمكنه تشغيل ترس حلقي بطول 1.5 متر في 18CrNiMo7-6 داخل نافذة مدتها 14 أسبوعًا. لم يكن ترتيب التوربينات هو الخطر أبدًا. كان التزوير. في سوق تشكيل توربينات الرياح، نادرًا ما يكون المتغير الحاسم هو الطلب الرئيسي على الطاقة النظيفة. يتعلق الأمر بما إذا كان من الممكن إنتاج المكونات الكبيرة والمعالجة حراريًا والمختبرة بالموجات فوق الصوتية في الموعد المحدد ووفقًا للمواصفات.

يحدد هذا الدليل ما يشتريه السوق، وأين تتقلص القدرة الاستيعابية، وما هي الفحوصات الفنية التي تفصل بين التزوير المقبول والرفض باهظ الثمن.

ما يشتريه السوق في الواقع

المحتوى المزور للتوربينات الحديثة يقع في أربع مجموعات:

• الأجزاء الداخلية لعلبة التروس: حاملات الكوكب، والتروس الكوكبية، والتروس الشمسية، والتروس الحلقية، والأعمدة المتوسطة.
• نظام نقل الحركة الرئيسي: أعمدة رئيسية مطروقة، وحواف اقتران، وأغطية محمل.
• نظام البرج والانعراج: حواف البرج المطروقة، وحلقات الانعراج والانعراج، وحلقات الدوران.
• أجهزة الكنة: مكونات المحور، وأقراص الفرامل، ومثبتات التحميل العالي.

يتم تشكيل هذه الأجزاء بدلاً من صبها لأسباب متسقة: يتبع تدفق الحبوب مسار الحمل، ويكون سلوك الكلال في ظل عزم الدوران الدوري أكثر قابلية للتنبؤ به، ويمكن تحديد حجم العيوب الداخلية عن طريق اختبار الموجات فوق الصوتية. هذه النقطة الأخيرة تجارية وليست أكاديمية. غالبًا ما يتم إلغاء عملية الصب التي تحتوي على مؤشر مسامية غير مقبول في وقت متأخر من المعالجة، بعد إضافة معظم القيمة بالفعل.

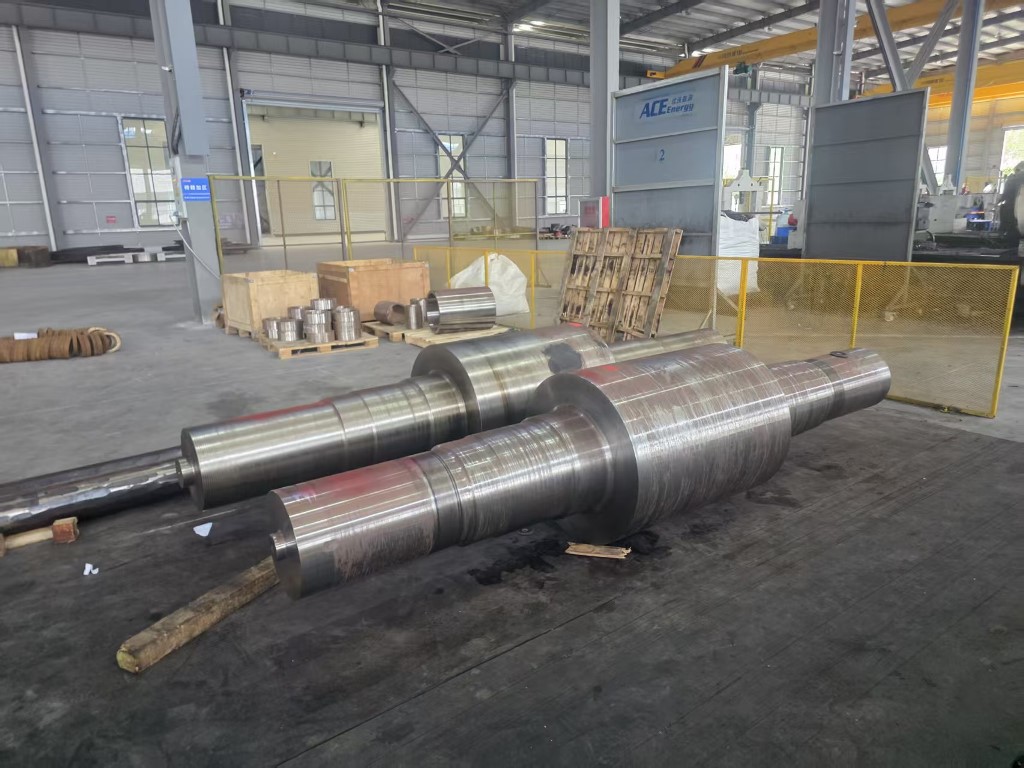

المطروقات الحاملة لكوكب توربينات الرياح بقدرة 3 ميجاوات - 10 ميجاوات ناقلات كوكبية مشكلة لعلب تروس الرياح بقدرة 3-10 ميجاوات، مع خيارات 18CrNiMo7-6/42CrMo4 واختبار UT وPT وMPI لمسارات الأحمال شديدة التحمل. عرض المنتج →

لماذا تستمر المطروقات في التزايد

يتم تصنيف مقاييس القدرة بشكل حاد مع قطر الدوار، ومقاييس عزم الدوران مع منطقة الاجتياح ونسبة التروس. والنتيجة العملية هي أن علبة التروس بقدرة 3 ميجاوات وعلبة التروس بقدرة 10 ميجاوات لا يختلفان بعامل ثلاثة في حجم المكون. وهي تختلف بعامل أكبر بكثير في قطر الحلقة وسمك الجدار ووزن القطعة الواحدة. إن حاملات الكواكب التي كانت أقل من طن واحد في السابق تتجاوز الآن بشكل روتيني 2 إلى 3 أطنان على المنصات البحرية.

تضغط المطروقات الأكبر حجمًا على ثلاثة حدود في نفس الوقت:

• حجم السبائك والقضبان، الذي يغطي المقطع العرضي الذي يمكن أن يكون مضطربًا أو مرسومًا.
• طاقة الحدادة المتاحة، معبرًا عنها بحمولة المطرقة أو سعة الضغط.
• أبعاد الفرن وتوحيد التسقية، التي تحدد ما إذا كان القسم الثقيل يحقق خصائص متسقة من خلال الجدار.

عند تجاوز أي من هذه الحدود، إما أن يرفض المورد الاستفسار أو يعرض مهلة أطول مع زيادة خطر إعادة العمل. كلا الإجابتين معلومات مفيدة للمشتري.

المواصفات التي تقرر القبول

يتم تحديد مطروقات علبة تروس الرياح بشكل شائع في سبائك الفولاذ مثل 42CrMo4، 34CrNiMo6، 18CrNiMo7-6 أو 20MnCr5. الدرجة مهمة، ولكن ما يحدث بعد التزوير هو الأهم.

الخواص الميكانيكية والمعالجة الحرارية

ينتج عن التبريد والتلطيف، وكربنة العلبة، وطرق النيترة ملفات تعريف صلابة مختلفة جدًا وصلابة أساسية. لا يمكن استبدال علبة التروس الحلقية المقوية لمقاومة إجهاد السطح بما يعادلها من الحث المقوى دون إعادة حساب إجهاد التلامس وبدلات التشوه.

اختبار غير مدمر

يعد الاختبار بالموجات فوق الصوتية لمستويات الخطورة المتفق عليها أمرًا قياسيًا لعلبة التروس والمطروقات الرئيسية، مع فحص الجسيمات المغناطيسية أو تغلغل الصبغة على الأسطح المُشكَّلة. معايير القبول تنتمي إلى الرسم. لا ينبغي النظر في المورد الذي لا يمكنه إنتاج تقرير بالموجات فوق الصوتية القابل للتكرار بالنسبة لهذه الأجزاء.

بدلات الأبعاد والتصنيع

وزن القطعة الواحدة، وتحمل الرسم، والمواد المتبقية للتصنيع النهائي، جميع تكلفة محرك الأقراص. إن السماح بـ 6 مم على حلقة بطول 1.5 متر يختلف تجاريًا تمامًا عن السماح بـ 12 مم، حتى عندما يكون كلاهما مقبولًا من الناحية الفنية.

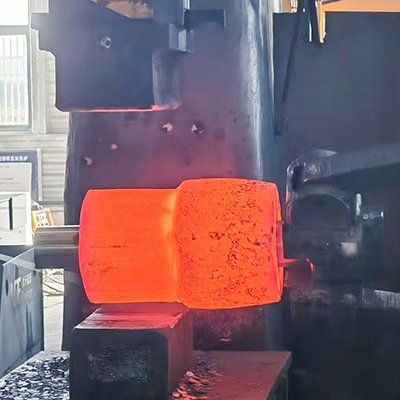

المطروقات لتوربينات الرياح بقدرة 5 ميجاوات - 10 ميجاوات مطروقات تروس كوكبية مخصصة للمرحلة الأولى والثالثة لعلب تروس الرياح بقدرة 5-10 ميجاوات، باستخدام 18CrNiMo7-6 أو 42CrMo4 مع فحص UT/PT/MPI بنسبة 100%. عرض المنتج →

لمحة سريعة عن المطروقات النموذجية لمجموعة نقل حركة الرياح

غالبًا ما تكون قدرة تدوير الحلقة هي القيد الحقيقي

يتم إنتاج التروس الحلقية والفلنجات البرجية وحلقات المحمل عن طريق دحرجة الحلقة المحورية الشعاعية بدلاً من التشكيل بالقالب المفتوح، لأن الدرفلة تخلق تدفقًا حبيبيًا محيطيًا يقاوم إجهاد الطوق بشكل أفضل بكثير من الجزء المصنوع آليًا من اللوحة أو المقطوع من كتلة.

يتم تحديد قدرة المتداول الدائري من خلال حدود قابلة للقياس:

• الحد الأقصى للقطر الخارجي، عادة ما يكون من 1 متر إلى 1.5 متر للمطاحن متوسطة الحجم، مع مجموعة موردين أصغر بكثير بعد ذلك.
• الحد الأقصى لارتفاع الحلقة وسمك الجدار، مما يحدد ما إذا كان من الممكن دحرجة الترس الحلقي الفارغ لعلبة التروس في تسلسل واحد.
• الحد الأدنى لقطر التجويف ونسبة سمك الجدار، حيث تفقد الحلقة ثباتها أثناء التدحرج.

يجب على المشتري الذي يقارن عروض الأسعار أن يطلب هذه الأرقام الثلاثة كتابيًا. غالبًا ما يكون عرض الأسعار الذي يحذفها عبارة عن عرض أسعار سيتم التعاقد عليه من الباطن، مما يضيف طبقة إلى سلسلة التوريد ونقطة أخرى يمكن أن تنهار فيها إمكانية التتبع.

المطروقات الحلقية لتوربينات الرياح بقدرة 5 ميجاوات - 10 ميجاوات العتاد الدائري forgings for 5–10 MW wind planetary systems, ring-rolled and carburized-quenched with precision-ground teeth for high-power loads. عرض المنتج →

ما يجب التحقق منه قبل تقديم الطلب

1. معدات الحدادة المطابقة لوزن الجزء والمغلف، مع ذكر حمولة المطرقة أو الضغط.
2. أفران معالجة حرارية مع مخططات أحمال موثقة وقدرة على التسقية لسمك القسم المعني.
3. الفحص الداخلي بالموجات فوق الصوتية والسطحية بواسطة مشغلين مؤهلين وكتل مرجعية.
4. إمكانية التتبع من رقم الحرارة إلى الجزء النهائي، بما في ذلك أي عملية متعاقد عليها من الباطن.
5. القدرة على التصنيع، إذا كانت الأجزاء النهائية مطلوبة بدلاً من المطروقات الخام.
6. توثيق المقالة الأولى من مشروع مشابه، وليس كتيبًا عامًا.
7. المهلة الزمنية التي تشمل المعالجة الحرارية والاختبار، وليس فقط ساعات الحدادة.
8. الشروط التجارية المتفق عليها بشأن إعادة العمل وعدم المطابقة، تتم تسويتها قبل ذوبان الحرارة الأولى.

حيث تتركز التكلفة والمخاطر

المعالجة الحرارية هي المصدر الأكثر شيوعًا للخردة في مطروقات علبة التروس الكبيرة. تظهر التشققات، وعمق العلبة غير الكافي، والتشوه المفرط وتباين الصلابة حول حلقة كبيرة، بعد الالتزام بمعظم تكلفة المواد والتصنيع. يعد التشويه مكلفًا بشكل خاص في التروس الحلقية، لأنه يجب إعادة تشكيل الجزء بعد المعالجة الحرارية، ويجب التخطيط للبدل مسبقًا بدلاً من تصحيحه بعد ذلك. مراجعة أساسيات المعالجة الحرارية للمعادن يعد التعامل مع أحد الموردين طريقة سريعة لاختبار ما إذا كانت العملية مفهومة أم مجرد المطالبة بها.

الاختبار هو نقطة التركيز الثانية. يستغرق الفحص بالموجات فوق الصوتية لحامل كوكبي يبلغ وزنه طنين وقتًا طويلاً، ويحتاج إلى مشغل مؤهل، وينتج سجلًا يمكن لفريق هندسة العملاء تدقيقه بعد سنوات. يميل الموردون الذين يتعاملون مع التفتيش كإجراء شكلي إلى الظهور على أنهم مشاكل في التسليم وليس مشاكل في الجودة، مما يجعل اكتشافهم أكثر صعوبة أثناء عرض الأسعار.

كيف تدعم مجموعة ACE برامج علبة تروس الرياح

مجموعة آيس تدير سلسلة تصنيع ثقيلة متكاملة تشمل الحدادة، والمعالجة الحرارية، والتصنيع الدقيق، والهياكل الملحومة، والطلاء الثقيل، مع مجموعة منتجات تتضمن بالفعل مطروقات توليد الطاقة لتطبيقات الرياح والطاقة المائية والنووية. بدأت قاعدة الإنتاج الأساسية، Jiangsu ACE Energy Technology، الإنتاج في نوفمبر 2025 على موقع مساحته 55 فدانًا مع أكثر من 50,018 مترًا مربعًا من المساحة المبنية.

تشمل المعدات ذات الصلة بأعمال علبة تروس الرياح المطارق الهيدروليكية الكهربائية 3 طن و5 طن و15 طن، وآلات الدرفلة الحلقية الرأسية 1 متر و1.5 متر، وأفران التسخين بالغاز، وأفران مقاومة المعالجة الحرارية، وخزانات التبريد، ومعدات التقسية الحثية ومراكز التصنيع. بالنسبة لتطبيقات الرياح، يغطي النطاق مكونات علبة التروس بقدرة 3 ميجاوات إلى 10 ميجاوات، بما في ذلك حاملات الكوكب، والتروس الكوكبية للمرحلة الأولى والثانية والثالثة، والتروس الشمسية، والتروس الحلقية للمرحلة الأولى والثانية، جنبًا إلى جنب مع المطروقات المخصصة غير القياسية والأجزاء المصنعة آليًا.

إن سوق تزوير توربينات الرياح لا يعاني من نقص في القدرة الإجمالية. إنها تفتقر إلى القدرة على الأجزاء الكبيرة والمعالجة حرارياً والمختبرة والتي يتم تسليمها وفقًا لجدول زمني يمكن التنبؤ به. المشترين الذين يؤكدون حدود درفلة الحلقة، والقدرة على المعالجة الحرارية ونطاق الفحص قبل منح الطلب يتجنبون معظم مخاطر التأخير، وعادة ما يدفعون أقل مقابل ذلك أيضًا، لأن إعادة العمل والشحن المعجل لا يظهران أبدًا في عرض الأسعار الأصلي.
